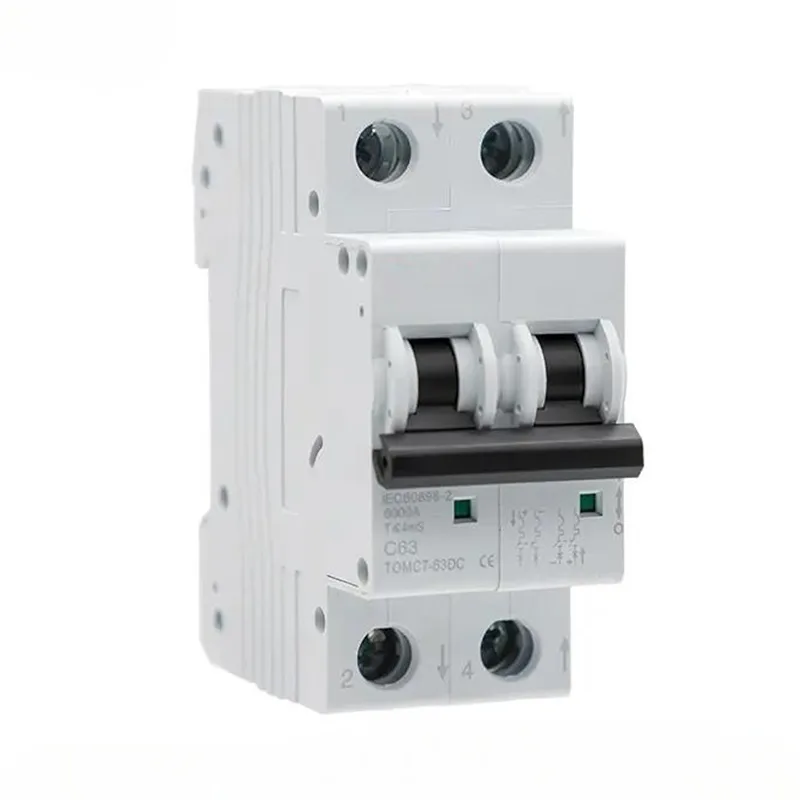

DNB1Z-63 Miniature DC Circuit Breaker

DNB1Z-63-miniatyr-DC-afbryderen, fremstillet af den kinesiske producent Greenwatt, er velegnet til DC-strømfordeling i fotovoltaiske og andre anvendelser: 250 V (1P), 800 V (2/3P) og 1200 V (4P). Dette produkt indeholder bue -slukning og aktuelle begrænsende funktioner, der hurtigt afbryder fejl. Vores produkter er lavet af materialer af høj kvalitet og er let tilgængelige til køb.
Højde: ≤ 2000 meter
Driftstemperatur: -25 til +40 ° C (24 -timers gennemsnit: ≤ +35 ° C).

Send forespørgsel

Produkt beskrivelse

Vores DNB1Z-63-miniature DC-afbryder er designet til DC-strømfordeling, især til solcellefotovoltaiske systemer. Det er vurderet til driftsspændinger op til 250 V DC (1P), 800 V DC (2p og 3p) og 1200 V DC (4P). Dens dedikerede lysbue-udvidelse og strømbegrænsende systemer afbryder hurtigt DC-fejlstrømme, beskytter kritiske komponenter og sikrer pålidelig drift af PV-systemet.

Produktoperations- og installationsbetingelser

Højde: ≤ 2000 m; For højere højder skal du konsultere producenten.

Omgivelsestemperatur: −25 ° C til +40 ° C, med et 24-timers gennemsnit, der ikke overstiger +35 ° C; Uden for dette interval skal du konsultere producenten.

Installation: Monter enheden i en vandtæt distributionskabinet.

Produktoplysninger

Bedømt isoleringsspænding (UI)	1250V
Bedømt driftsspænding (UE)	DC (IP): 15V, 60V, 100V, 180V, 250V; DC (2p): 125V, 375V, 550V, 600V, 800V DC (3P): 750V, 800V; DC (4p): 800V, 1000V, 1200V
Bedømt strøm af ramme	63a
Forskellige strømme med den samme skalramme	6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a
Bedømt drifts kortslutning Breaking Capacity (ICS = ICU)	6ka
Bedømt drifts kortslutning Breaking Capacity (ICS = ICU)	2p 800v \ 4p 1200v 2ka
Mekanisk liv	20000 sekund
Elektrisk liv	10000second (nedenfordc125v / 1p, under DC250V / 2P), 1000 sekund (andre spændingsspecifikationer)
Certifikat	CB CE CCC
Bedømt impuls modstå spænding Uimp	6ka
Tripping -egenskaber / udløbstype	B / c; Termisk porcelæn
Overspændingsniveau	Ⅲ
Forureningsklasse	3
Beskyttelsesgrad	IP40; Forbindelsesport IP20
Fugt varmemodstand	Klasse 2
Relativ fugtighed	≤95%
Standard	IEC 60947-2 GB / T 14048.2
Seismisk modstand	Basis IEC 60068-2-6
Mekaniske stødmodstandsparametre	Basis LEC 60068-2-27
Drift af omgivelsestemperatur	-30 ℃ ~ 70 ℃
Fugt varmemodstand	DB -klasse (temperatur 55 ℃ 6 Cyklus)
Opbevaringsmiljø temperatur	-30 ℃ ~ 70 ℃
Højde	≤2000 m
Vægt	0,12 kg/p
indkapsling	Af / sd / mx / mn / mx + af
MX kontrolspænding os	DC: 12V, 24V, 220V; AC: 110V, 220V, 380V Det anbefales, at strømforsyningen ikke skal være lavere end 75W
MN -klassificeret spænding un	AC220V AC380V
