AC og elektroniske MCCBS: De usynlige beskyttere af det nye kraftsystem

Støbte case -afbrydere (McCBS) er de usungne værger for dagens komplekse elektriske net, der beskytter vores kraftsystemer mod det fatale slag af en katastrofal fiasko. Disse avancerede enheder er den første beskyttelseslinje for overbelastning, kortslutninger og andre elektriske fejl, der kan forårsage ødelæggende brand, skade på udstyr og kostbar nedetid. I en verden, der bliver stadig mere elektrisk drevet, er MCCBS ikke længere kun beskyttende enheder; De er vores elektrificerede Guardians of the Future.

Fundamentet: AC -kredsløbsbeskyttelse

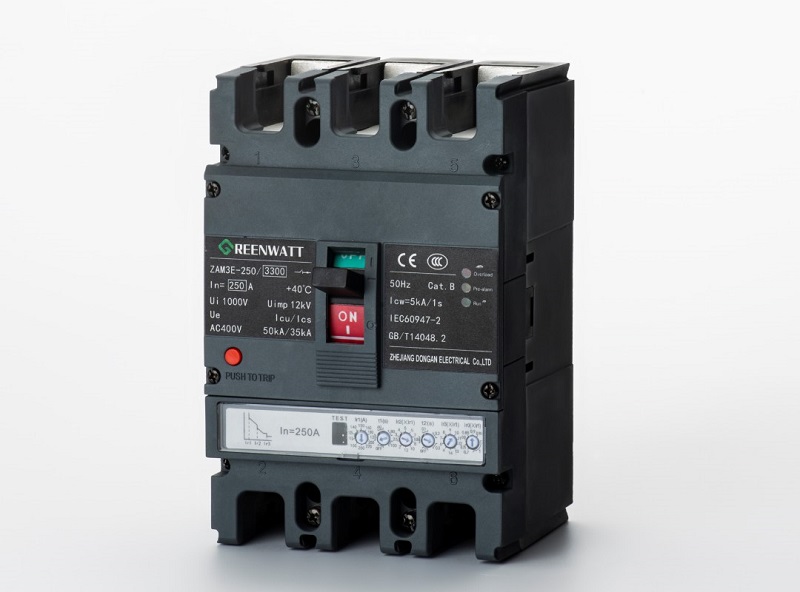

I årtier, klassikerenOg 400V MCCBhar været brød og smør af elektrisk beskyttelse, baseret på en teknologi med termisk magnetiske turenheder ved hjælp af bimetalliske strimler til at beskytte mod overbelastning og magnetiske spoler mod kortslutninger. De findes i kommercielle bygninger, planter, fabrikker og endda i nogle boliganvendelser såsom huse med udhus og mellem maskiner i det samme miljø, der beskytter HVAC og elevatorkredsløb, belysning og tunge maskiner. Brugerjusterbare turindstillinger gør det muligt at fastlægge afbrydere til specifikke belastninger, såsom dem, der producerer høje motoriske startstrømme.

Push til højere spænding: AC 800V og videre

Men ændringen i verden af elektriske systemer har nødvendiggjort et behov for højere spændingsfunktioner. AC 800V og højspændings AC-løsninger er i høj efterspørgsel, især inden for vedvarende energi og industrielle applikationer i større skala. Disse højspændingssystemer giver flere fordele - for det første kan lavere strømme bruges til en given strømoverførsel, hvilket fører til lavere kabeltab (I²R) og betydelige kapitalomkostningsbesparelser på grund af mindre størrelse kabler og færre distributionsbokse.

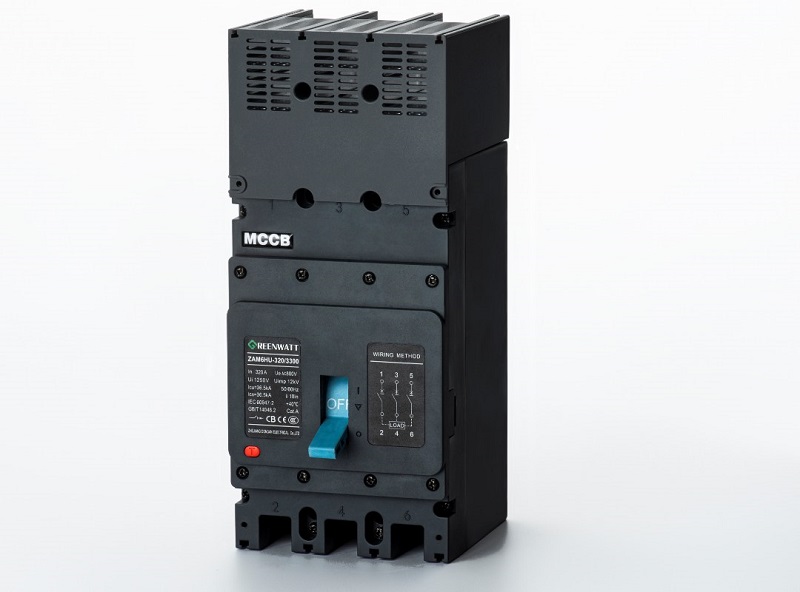

At udføre med højere spændinger har imidlertid specifikke unikke udfordringer, mest markant med bueundertrykkelse. "Nul-arc" -teknologi udvikles delvis som svar på vanskeligheden ved lysbueundertrykkelse ved så høje spændinger. Nuværende model AC 800V MCCBS tilbyder fremragende ydelsesspecifikationer med 50 ka brudkapacitet vedAC 800V, et bredt temperaturområde på -40 ° C til +70 ° C og et robust design, der reducerer vedligeholdelse. Disse funktioner gør dem til det perfekte valg til solinverterudgange, AC -kombineringsbokse og andre applikationer til vedvarende energi, hvor pålidelig strøm er nødvendig.

Intelligensrevolutionen: Elektronisk og smart McCBS

Overgangen fra termisk magnetisk til elektroniske turenheder er revolutionerende i kredsløbsbeskyttelse. Digitale sensorer og mikroprocessorer erstatter analoge baserede komponenter. Dette edb -system kan måle flere elektriske parametre, såsom strøm, spænding, strømfaktor, energiforbrug og harmoniske komponenter på et øjeblik. Denne fremskridt kombinerer den bedste ydelse af den forrige generation med endnu mere pålidelig beskyttelse og evnen til at muliggøre finjustering og hurtigere indstillinger for indstillinger, samtidig med at de reducerer gener, der snubler og øger tilgængeligheden til selektiv koordinering.

Tilsluttet og proaktiv: Smart MCCBS og systemstyring

Smart McCBS går videre i denne intelligens og tilføjer avanceret funktionalitet, der gør reaktiv beskyttelse til proaktiv systemstyring. Nøjagtige målefunktioner tillader overvågning af realtid af elektriske parametre, og selvdiagnostik hjælper med at forhindre fremtidige problemer ved at opdage mulige hotspots og systemproblemer, inden de bliver problemer. Operatører kan eksternt overvåge enhedens status, modtage advarsler eller endda udføre tur og nulstille funktioner fra off-site lokationer.

Integrationsfunktionerne i dagens Smart MCCB'er er ærefrygtindgydende. Med implementeringen af 'ingen ståhej' kommunikationsprotokoller som Modbus, Bluetooth, IEC 61850 osv., Kan de let integreres i bygnings- og energistyringssystemer. Denne tilknytning forvandler MCCB'er fra isolerede beskyttelsesanordninger til intelligente dataknudepunkter i en større elektrisk konstellation, hvilket giver dem mulighed for at udføre analyser eller forbindelsen af vedvarende energi, belastningsdeling og optimal test.

Afledning af lektioner fra DC-systemer: Højspændingsbeskyttelse til LV-netværk

Der er en fremragende aftale for den større verden af MCCBS at lære af de specifikke problemer, som DC -kredsløbsbeskyttelse rejser. I modsætning til i tilfælde af AC, hvor der er nuværende nulovergange på en naturlig måde, i DC -systemer, er det meget sværere at afbryde buer. Denne grundlæggende forskel i designfilosofi har ført til en række innovative designløsninger, såsom dem, der bruger magnetiske udblæsningsspoler til at forlænge og afkøle buer, detaljerede buekamre med okkulte stier til indfangning og separate buer og tilpassede kontaktmaterialer, der er modstandsdygtige over for forlængede buebetingelser.

Tvungen nuværende nulstillingsprincipper for DC -afbrydere anvendes i mere sofistikerede DC -beskyttelsessystemer, såsom hybrid og alle faststofopløsninger, der bruges til at udløse en nul krydsning kunstigt. Sådanne fremskridt er vigtige i systemer med vedvarende energi, hvor 1000V og 1500V bliver i stigende grad normen i Solar PV og Bess. Flytningen til højere DC -spændinger afspejler tendensen i AC, der giver lavere kabletab og en lavere kapitalinvestering, men med stigende problemer med buekvirper.

Excellence in Maintenance: Bæredygtighed og drift

En korrekt vedligeholdelse af MCCB inkluderer viden om almindelige fejl og korrekt fejlfindingsmetoder. De mest almindelige årsager til MCCB -fejl er: overstrømsbetingelser, forkert størrelse eller indstillinger, mekanisk forringelse, eksterne påvirkninger såsom støv og fugt, dårlig installationspraksis og lysbue. Den systematiske fejlfinding inkluderer visuel inspektion for skader, misfarvning eller fugteksponering, fortsætter derefter med detektering af tureårsager og bestemmelse af, om afbryderens funktionalitet kan gendannes ved hjælp af manuel test og måling af trin, multimetre, termiske billedkameraer eller andet udstyr, såsom Omicron Breaker Testing Kit.

Regelmæssig forebyggende vedligeholdelse er nøglen til ydeevne og lang levetid. Udstyret skal regelmæssigt kontrolleres med intervaller, der er proportionalt med forholdene og fartøjets alder. Bløde børster og trykluft er din bedste indsats for rengøring, vand og kemiske opløsningsmidler, du vil undgå! Årlig cykling mellem off, on, tur, nulstilling og på opretholder mekanisk funktionalitet og planlagt strafning af forbindelser ved hjælp af referencemomentværktøjer forhindrer forbindelserne fra opvarmning og lidelsesfejl.

Det er reaktivt over for proaktiv og forudsigelig i betragtning af den høje pris på nedetid og den voksende kompleksitet af systemer. Denne transformation forlænger udstyrets levetid, reducerer driftsomkostningerne og opfylder sikkerhedskravene, mens de forbedrer ydelsen.

The Horizon Ahead: Trends and Developments på markedet

DeMCCBIndustrien vokser stærkt med CAGR'er på 7,5% til 9,5% forventet op til 2034. Dette vil blive muliggjort ved spredning af vedvarende energi, voksende datacenterkonstruktion, udvikling af elektrisk køretøjsinfrastruktur, industrialisering i udviklingen af nationer og vægt på sikkerhed og effektivitet. Der udvikles nye muligheder i Smart Grid og IoT til intelligente kredsløbsbeskyttelsesprodukter.

Den tekniske udvikling har udvidet MCBF til et niveau, som traditionelle MCCB -design næppe kan følge. Intensivering er hovedsageligt drevet af ønsket om at reducere pladskravene med opmærksomhed rettet mod miniaturisering og stadigt højere nuværende ratings for både AC- og DC-applikationer for at opfylde det øgede effektkrav. Opgraderede forbedringer af buebue -beskyttelsesbeskyttelser giver også større arbejdstageres sikkerhed, herunder mere avancerede innovative kapaciteter, der bruger kunstig intelligens og maskinlæring til korrekt forudsigelig vedligeholdelse.

De elektroniske eller faststof-strømafbrydere (SSCB) og hybridafbrydere (HCB) er den næste generation af kredsløbsbeskyttelse. Disse produkter tilvejebringer ultrahøj hastighedsresponstider og buefri drift, der revolutionerer elektrisk beskyttelse i applikationer med høj pålidelighed.

Electric Future's Guardians

Hvad der begyndte som grundlæggende beskyttelsesanordninger, har MCCBS udviklet til at blive komplekse holdere af vores elektriske velvære. Deres fremskridt fra grundlæggendeAC 400VBeskyttelse til højspændings AC 800V-systemer og intelligente elektroniske enheder viser industriens fortsatte drivkraft for sikkerhed, effektivitet og pålidelighed. Og når vi går ind i en stadig mere elektrificeret fremtid for vedvarende energi og elektriske køretøjer, vil MCCBS forblive en vigtig del af at hjælpe med at give sikre, effektive og pålidelige strømdistributionssystemer over hele verden.
