DC MCCB Guide: DC500V, DC1000V, DC1500V -afbrydere sammenlignet - Valg og beskyttelse

Ved vigtigheden af DC -kredsløbsbeskyttelse

Med væksten af vedvarende energi, infrastruktur for elektrisk køretøj og en ny generation af datacentre er behovet for pålidelig DC -distribution steget. Efterhånden som disse apps vokser i antal, kunne kredsløbsbeskyttelse ikke være mere kritisk. DC Circuit Breakers, støbte case Circuit Breakers (MCCBS). Vores DC-specifikke afbrydere er en vigtig tandhjul i sikkerhedshjulet og beskytter dine elektriske systemer mod overstrømsstrøm, kortslutning og udstyrskade.

Der er forskellige krav til afbrydelse af jævnstrøm (DC MCCBSi modsætning til deres AC -kolleger og deres valg og anvendelse kan påvirke systemdriften og systemets sikkerhed.

Fundamentals for støbt sagskredsløb og driftsprincipper

Hvad er en MCCB?

En støbt sagskredsløb (MCCB) er en elektrisk beskyttelsesanordning, der bruges til at beskytte udstyr mod skader forårsaget af fejlstrømme. I DC -applikationer spiller MCCBS tre forskellige roller som en isoleringsafbryder til serviceformål, overbelastningsbeskyttelse og afbryder fejlstrøm for at beskytte systemet mod fejl, mens de bevarer personalets sikkerhed.

DC vs AC MCCB -forskelle

Den grundlæggende forskel mellem DC ogAC McCBSer deres lysbue-udryddelsesydelse. AC krydser nul naturligt to gange pr. Cyklus, hvilket gør ARC -udryddelse lettere, og DC er den samme som en stilstand strøm, så lysbue -afbrydelse er meget vanskeligere.DC MCCBSFunktion dedikerede bueudryddelseskamre, forbedrede kontakter og modificerede fjedermekanismer til at slukke DC -strømme.

Nøglekomponenter

Komponenter i en DC MCCB omfatter flere elementer, såsom en driftsmekanisme-fjederbelastet for at opnå hurtig kontaktadskillelse, bueudryddelseskamre-brugt til slukning af DC-bue, termisk og magnetisk rejseenheder-til beskyttelse mod overbelastning og kortslutning og kontaktmateriale-i stand til at medstand DC Arcing.

Spænding og aktuelle ratings

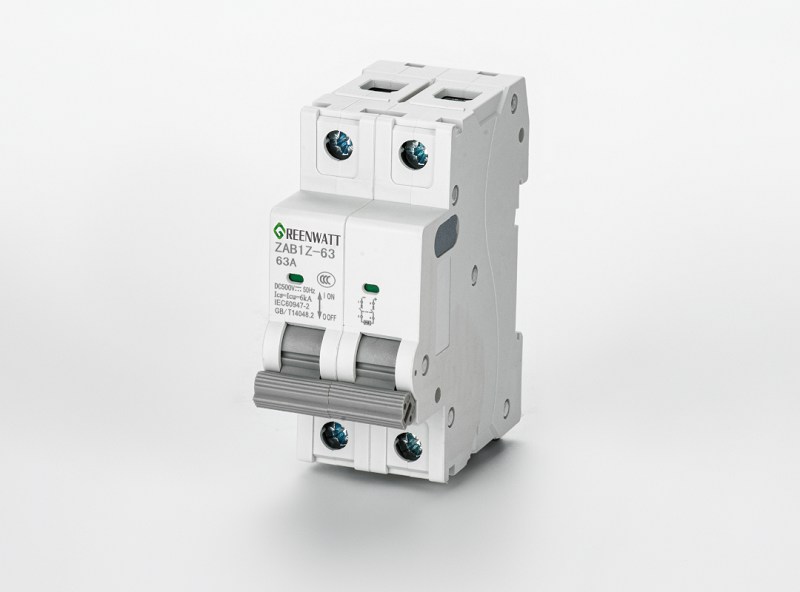

DC500V MCCBS har generelt aktuelle ratings fra 16A til 630A og er velegnede til boligsol og små kommercielle applikationer. De tilbyder rumbesparende på grund af deres lille fodaftryksdesign, og deres lavere spænding for mindre systemer maksimerer omkostningseffektiviteten.

Den nuværende rækkevidde afDC1000V MCCBSer fra 32A til 800A, som er i tråd med kommercielle solfarme og mellemstore applikationer til vedvarende energi. 1000-volt-vurderingskampe typiske moderne fotovoltaiske systemspændinger, hvilket hjælper med at øge systemeffektiviteten.

DC1500V MCCBS er premium-udbuddet med aktuelle ratings op til 800A og er beregnet til solcelleområder og store industrielle installationer, der kræver maksimal systemspændingsudnyttelse.

Fysiske dimensioner og installation

MCCBS WEDDC500V Den mest kompakte i sin klasse, kun 105 mm bred til standardmodellen. DC1000V -modeller bruger typisk en bredde på 140 mm, mens DC1500V MCCB'er kan være 210 mm eller bredere på grund af en stærkere intern struktur og en højere efterspørgsel efter lysbueudviklingsydelse.

3 applikationsscenarier og udvælgelsesvejledning

Solar fotovoltaiske systemer

DC500V MCCB til boligsolsapplikationer (500-600V-systemer). Gælder for systemer og omkostningseffektive beskyttelsesenheder. DC1000V MCCBS er især fordelagtige for kommercielle solpaneler ved 1000V, hvor strengdesign kan maksimeres og systemkompleksitet minimeres. 1500V System Utility-skala Solar Farms bruger nu solsystemer så højt som 1500V med DC1500V MCCBS for at reducere energitab gennem lederen og øge effekttætheden.

Opladning af elektrisk køretøj

Fastbelastede dispensere arbejder generelt på 800-1000V, hvilket betyder, at DC1000V MCCB er en god kandidat, der skal bruges. Ultrahastiske opladningssystemer kan være nødt til at understøtte høje effektniveauer og pålidelig beskyttelse, såsom DC1500V MCCBS.

Datacentre og industriel automatisering

Flere og flere nye datacentre bruger DC -strømfordeling til at spare omkostninger. Afhængig af systemtopologi, enten DC500V ellerDC1000V MCCBSMå beskytte tilstrækkeligt, mens du letter "hot-swap" -tjeneste.

Udvælgelseskriterier

Når en DC MCCB er valgt, skal man være opmærksom på systemspændingen, maksimal fejlstrøm, miljøtemperaturområde, installationsrum og kommende applikationer til udvidelse. Sørg for, at MCB er i stand til at bryde den højeste potentielle fejlstrøm, der er tilgængelig med en margin på mindst 25% for sikkerhed.

Global markedsvækst

DC MCCB -markedet på verdensplan blomstrer med vedvarende vækst og elektrisk køretøjsvækst. Efterspørgsel til 2030 ses stigende med en årlig væksthastighed på over 8%, med Asien-Stillehavsmarkederne den primære kilde.

Teknologisk innovation

Smart MCCB udvikles med IoT -forbindelse, forudsigelig vedligeholdelse og fjernovervågningsfunktioner. Disse breakers viser ikke kun faktisk status, men de kan også forudsige fiasko, før det sker.

Store producenter

Major DC MCCB -producenter som ABB, Schneider Electric, Eaton og Chint udvikler stadig aktivt teknologien. Konkurrencedygtige priser og øgede vestlige standarder for kvalitet er begge fremdrift af asiatiske producenter til at få fat i markedsandelen.

Installations- og vedligeholdelsesovervejelser.

Hvordan man installerer og vedligeholder'filters.

Give tilstrækkeligMCCBVentilation, spænd terminalerne til det passende drejningsmoment, og kontroller polariteten. Giv om nødvendigt ARC -fejlindikatorer, og gør dem tilgængelige for vedligeholdelsesarbejdere.

Almindelige problemer og fejlfinding

Typiske problemer inkluderer kontaktslitage, termisk aldring og mekanisk slid. Periodisk termografi afslører hotspots undervejs, mens kontaktmodstandstests registrerer dårlige forbindelser.

Vedligeholdelsesanbefalinger

Udfør visuelle kontroller mindst hver tredje måned, elektriske test hvert år og mekanisk driftskontrol hvert andet år. Stedfortræder komponenter, der er visuelt beskadiget, deformeret eller smeltet på grund af svær varmekontakt.

Den bedst mulige DC -kredsløbsbeskyttelse

Valg af en passende DC MCCB skal tage hensyn til systemspænding, nuværende vurdering, brudkapacitet og applikationsmiljø.DC500V MCCBSer ideelle til bolig- og lette kommercielle installationer, DC1000V-enheder dækker mellemstore kommercielle systemer, og DC1500V-serien tilbyder den robuste beskyttelse, der er nødvendig til brug af brugsskala.

Mens DC -kraftsystemer kun er i begyndelsesstadierne af deres udvikling, er valget af den korrekte afbryder for disse systemer kritisk for bygningssystemer, der vil fungere sikkert og pålideligt med god ydelse. Når du er i tvivl, skal du spørge fagfolk inden for elektrisk beskyttelse om de bedste MCCB -valg- og installationsmetoder.

DC -beskyttelsen af fremtiden. Det er intelligente, tilsluttede enheder, der tilbyder mere end bare beskyttelse - de giver indsigt i et system, der er uvurderligt. Fordelene er på lang sigt, da det vil hjælpe med at opretholde levetiden for det elektriske system, der installeres i dag og i det smarte gitter i morgen.
