Er støbte sagskredsløb, der generelt er egnede til AC eller DC?

Støbte case-afbrydere, også kendt som enhedstypekredsløb, har alle komponenter forseglet i et plastikhus. Hjælpekontakter, underspændingsudgivelser og shuntudgivelser er ofte modulære. Støbte case -afbrydere afbryder automatisk strømmen, når strømmen overstiger turens indstilling.Zhejiang Dong'an Electric Co., Ltd. TilbudDC MCCBSogOg MCCBSaf forskellige specifikationer. Lad os se på dem.

Designformål og mainstream -applikationer af støbte sagskredsløbsafbrydere

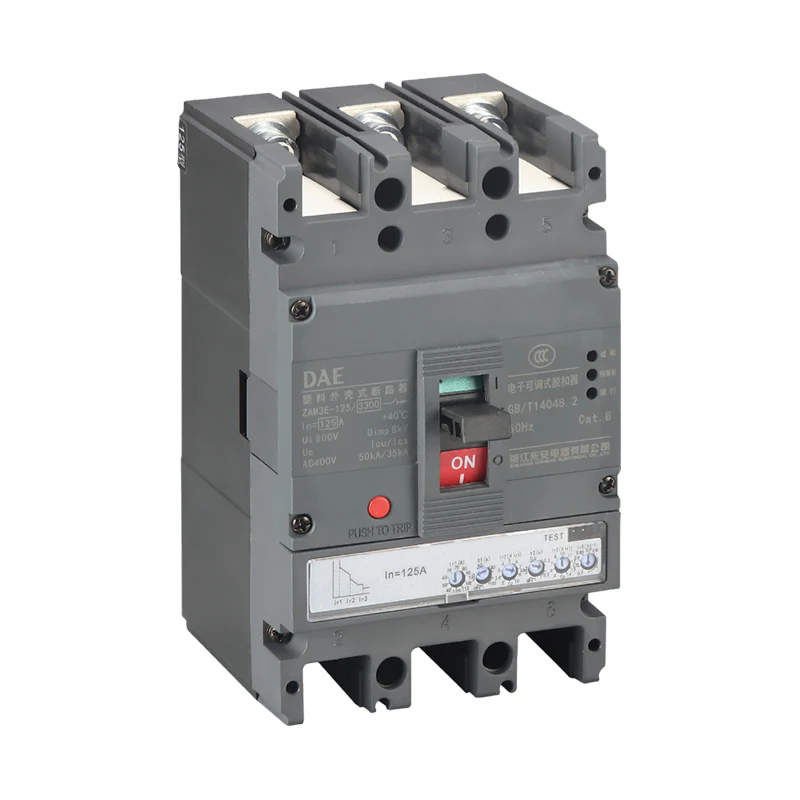

En støbt sagskredsløb (MCCB) er en elektrisk enhed, der bruges til overbelastning og kortslutningsbeskyttelse. Dens kernesign er baseret på egenskaberne ved vekslende strøm (AC), hvilket resulterer i enOg MCCB. Årsagerne er som følger:

1. ARC -slukningsmekanisme Tilpasningsevne: AC Strøm har periodiske nul krydsninger, hvilket gør buer tilbøjelige til naturlig slukning. Bue -slukningskammerstrukturen i en støbt case -afbryder er optimeret til denne egenskab.

2. Mainstream Markedets efterspørgsel: Over 90% af de globale kraftsystemer drives af AC (henviser til IEC 60898-standarden), så producenterne prioriterer at udvikle AC-specifikke modeller. 3. Omkostninger og standardisering: AC -afbrydere fremstilles i stor skala, er billigere og overholder generelle elektriske standarder (såsom UL 489 og GB 14048.2).

Særlige funktioner i DC -applikationer og forbedringsløsninger

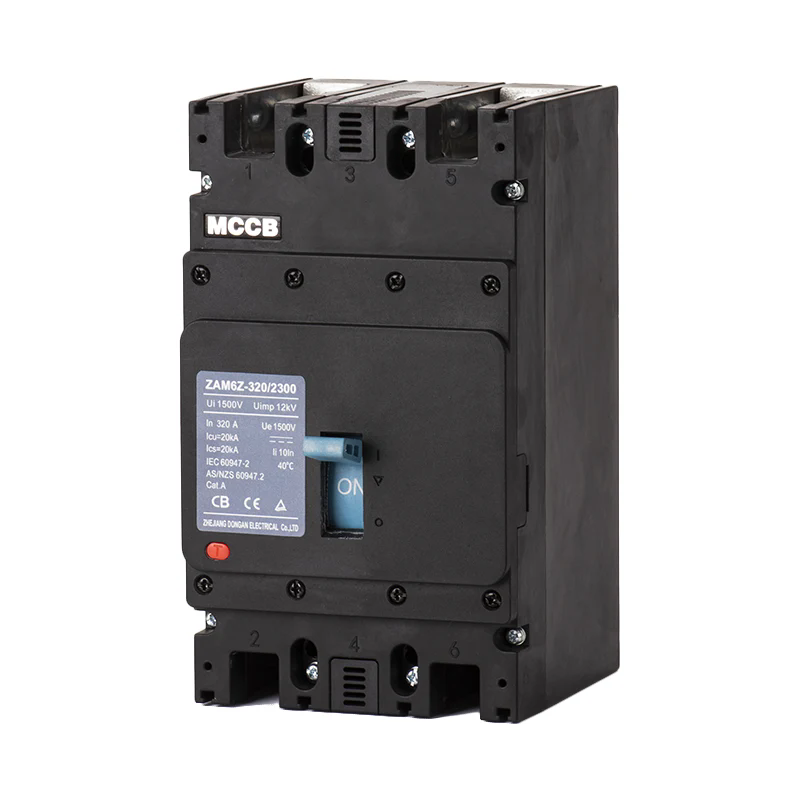

Selvom støbte case -afbrydere primært er designet til AC -applikationer, kan de tilpasses til DC -applikationer, ellerDC MCCBSgennem følgende forbedringer:

1. Forbedret lysbue -slukningskapacitet: DC -buer har ingen naturlig nulkrydsning, hvilket kræver magnetisk lysbue -slukning eller segmenterede gitterdesign. For eksempel kan ABBs Tmax DC -serie afbryde DC -kredsløb, der er vurderet til 750V.

2. Polaritetsmærkning og brudkapacitet: DC -afbrydere kræver klart markante og negative terminaler, og deres brudkapacitet er generelt lavere end for sammenlignelige AC -modeller.

3. typiske applikationsscenarier:

- Fotovoltaiske kraftproduktionssystemer (DC 1000V og nedenfor)

- jernbanetransit (DC 1500V trækkraftforsyning)

- Beskyttelse af energilagringsbatteri (såsom CATLs dedikerede DC MCCBS til energilagringsskabe).

Nøgleudvælgelsesparametre og overvejelser

Brugere skal sammenligne følgende indikatorer baseret på deres faktiske behov:

1. Spændingsniveau: AC 400V/690V vs. DC 250V/750V (fælles industrielle standarder).

2. Interrupting kapacitet: Den afbrydelseskapacitet af enDC MCCBer typisk 50% -60% af en for enOg MCCB.
