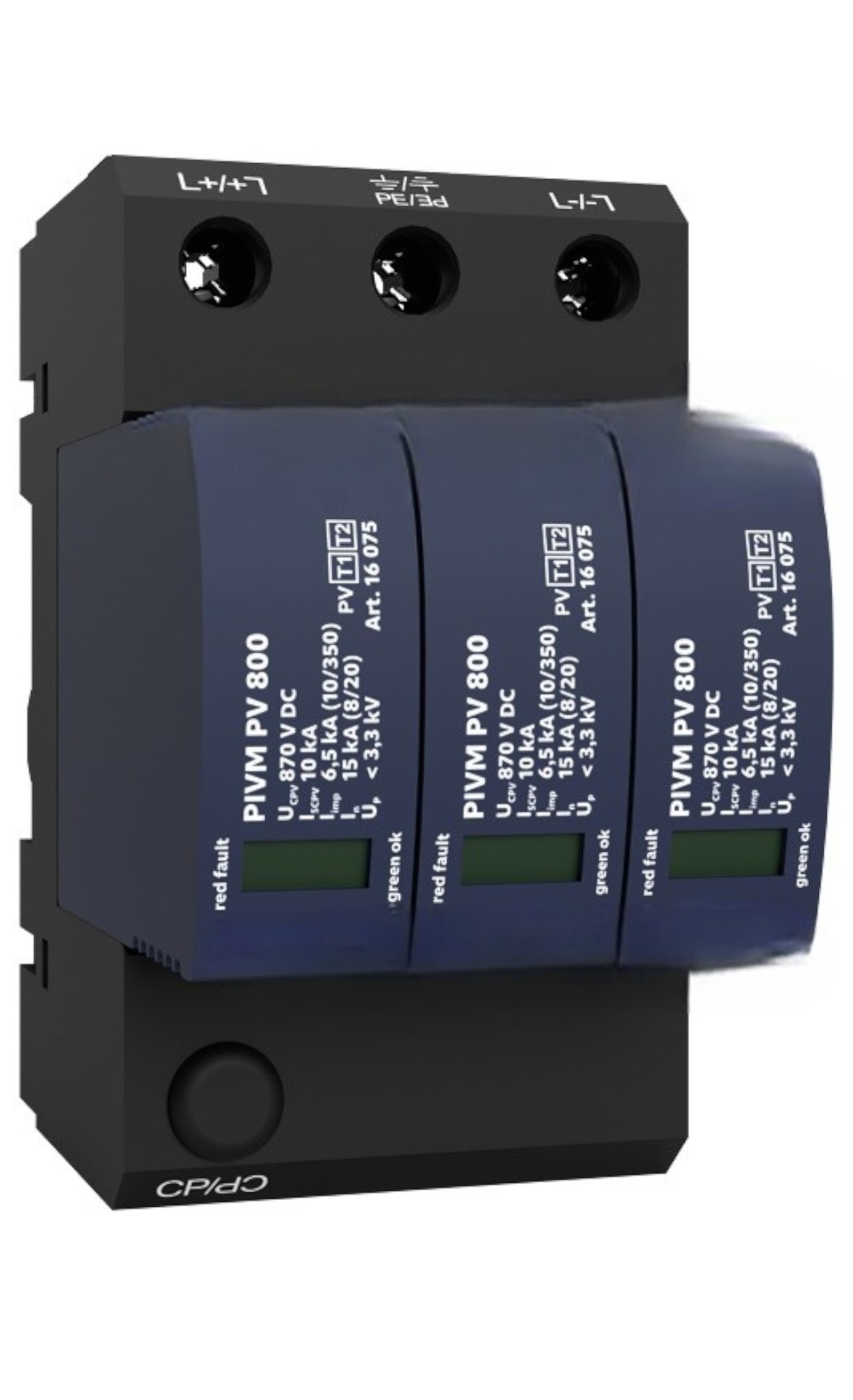

Type 1+2 PV SPD | Y-forbindelse | Ingen back-up sikring | LPL III - IV

Direkte strejke i stand til at beskytte for PV-arrays-når rum og afstand er begrænset.

Disse lyn impulsstrøm og overspændingsarrestere (type 1+2) er specialbygget til DC-siden af ​​fotovoltaiske systemer, der bruger et eksternt lynbeskyttelsessystem (LPS), men kan ikke opretholde den krævede separationsafstand "S." Enhederne kombinerer type 1 -kapacitet til lynimpulstrømme med type 2 -overtrykkelse for at beskytte invertere, strenge og DC -busbar.

Y-forbindelse til robust, fejltolerant operation.

En Y-Type-forbindelse gør de arbejdsledere mere modstandsdygtige over for jordfejl, hvilket hjælper med at stabilisere PV DC-netværket i krævende grundforhold og miljøer med blandet potentiale.

Integreret sikkerhed-ingen sikkerhedskopi-sikring kræves.

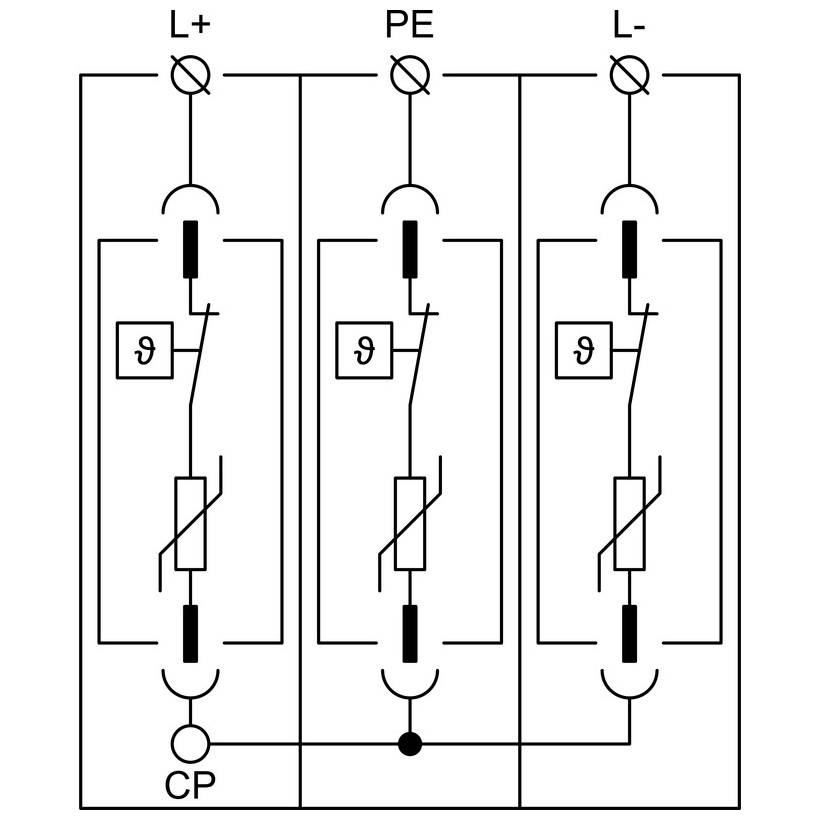

Hver varistorsektor mellem L+, L– og PE er udstyret med en intern termisk afbrydelse. På varistorens ende-af-livet (overophedning), afbryder afbrydelsesture for at afbryde DC-strøm og give en klar fejlindikation. Den specielle afbrydelseskonstruktion muliggør installation uden en separat back-up sikring, forenkling af koordinering og spare plads.

Omfattende PV -systembeskyttelse.

Ved at sikre ekvipotential binding af positive og negative busbarer reducerer disse arrestanter skadelige forbigående overspændinger fra atmosfæriske udledninger - inklusive direkte lynnedslag til PV -systemet - såvel som skiftehændelser. De er velegnede til lynbeskyttelsesniveauer LPL III og IV, der dækker størstedelen af ​​tagterrass og C&I implementeringer.

Service og overvågningsmuligheder.

M-indikation: Aftageligt (plug-in) Moduldesign til hurtig udskiftning og minimeret nedetid.

DS -indikation: Fjernovervågningskontakt for statussignalering til PLC/SCADA/alarmrelæer.

Typiske applikationer

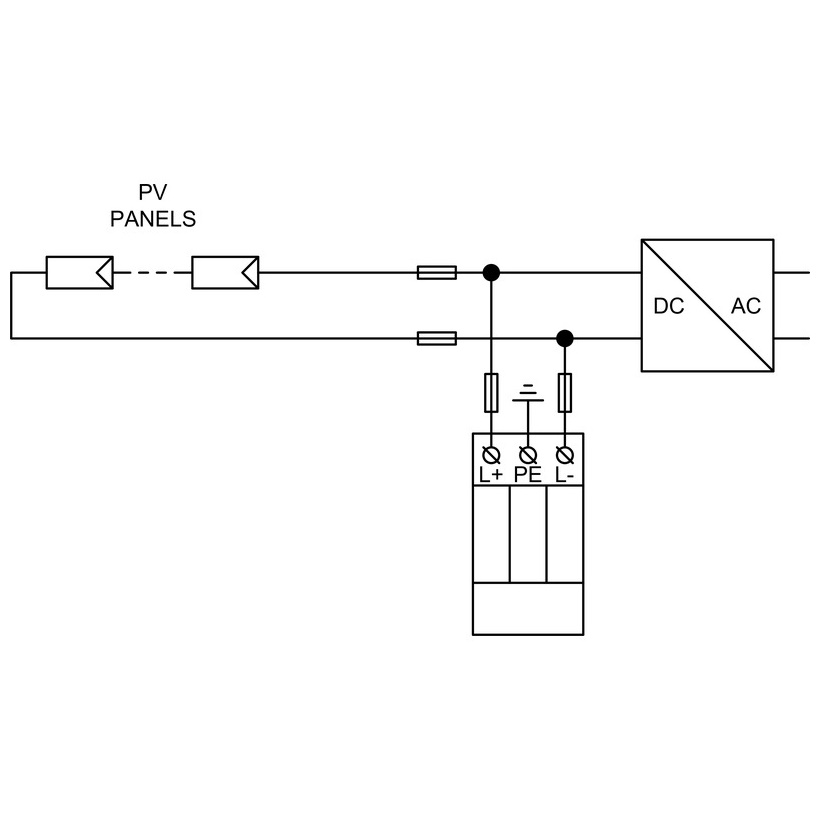

PV Combiner/Re-combiner Boxes og Inverter DC-indgange, hvor separationsafstand “S” ikke er opnåelig

Tag og kommercielle/industrielle planter udstyret med eksterne LP'er

Eftermonteringsprojekter, der søger koordineret type 1+2-beskyttelse uden at tilføje back-up sikringer

Nøglefunktioner med et øjeblik

Type 1 + 2 PV Surge Arrester (Lightning Impulse + Surge Suppression)

Y-forbindelse-Resistente til jordfejl hos arbejdsledere

Interne termiske afbrydelser på L+, L–, PE; DC Aktuel afbrydelse af fejl

Ingen back-up sikring krævet takket være speciel afbrydelseskonstruktion

For PV DC -side med ekstern LPS, når separationsafstand “s” ikke observeres

Velegnet til LPL III - IV

Valgmuligheder: M = aftageligt modul, DS = fjernovervågning
